Mengoptimalkan Kontrol Suhu untuk Menggandakan Efisiensi Proses Ekstrusi Sekrup Kembar

Ningbo Fangli Technology Co, Ltd.adalah aprodusen peralatan mekanikdengan pengalaman lebih dari 30 tahunperalatan ekstrusi pipa plastik, perlindungan lingkungan baru dan peralatan material baru. Sejak didirikan, Fangli telah dikembangkan berdasarkan permintaan pengguna. Melalui perbaikan berkelanjutan, R&D independen pada teknologi inti dan pencernaan & penyerapan teknologi canggih dan cara lainnya, kami telah mengembangkanGaris ekstrusi pipa PVC, Garis ekstrusi pipa PP-R, Jalur ekstrusi pasokan air / pipa gas PE, yang direkomendasikan oleh Kementerian Konstruksi China untuk menggantikan produk impor. Kami telah mendapatkan gelar "Merek Kelas Satu di Provinsi Zhejiang".

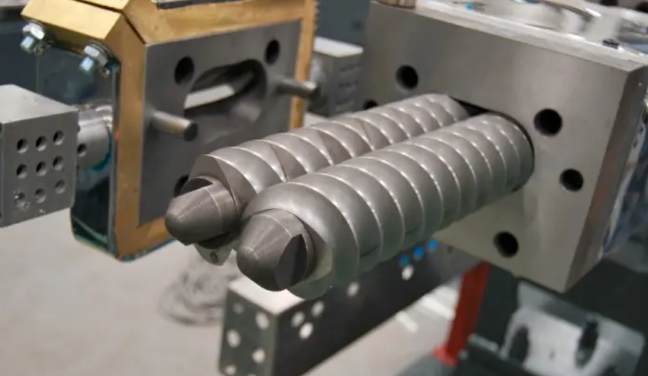

Ekstrusi sekrup kembar adalah salah satu proses utama dalam pemrosesan polimer. Pengoperasiannya yang stabil dan kualitas produk akhir sangat bergantung pada kontrol proses yang tepat, dengan kontrol suhu sebagai intinya.

Karena kompleksitas model peralatan, konfigurasi sekrup, dan keragaman material, parameter proses yang optimal sering kali diperoleh dari eksperimen jangka panjang dan akumulasi pengalaman. Berikut ini adalah pengenalan singkat beberapa faktor utama yang berhubungan dengan suhu dalam proses ekstrusi sekrup kembar.

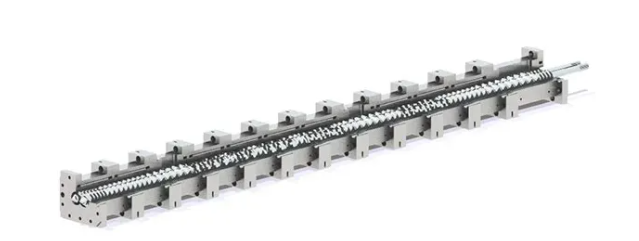

01  Suhu Proses Ekstrusi

Banyak faktor yang harus dipertimbangkan ketika merancang suhu proses ekstrusi. Pertimbangan utamanya adalah titik leleh tertinggi di antara komponen material. Misalnya, dalam masterbatch polipropilen, pembawa polipropilen memiliki titik leleh tertinggi pada 170°C, sehingga suhu proses untuk setiap zona diatur sekitar 170°C. Tentu saja, hal ini dapat bervariasi tergantung pada metode pemanasan; suhu berbeda antara pemanasan resistansi dan pemanasan induksi elektromagnetik, dengan pemanasan induksi elektromagnetik biasanya lebih rendah.

Kedua, suhu proses berhubungan dengan ukuran peralatan dan kecepatan produksi. Output yang lebih tinggi memerlukan lebih banyak panas untuk melunakkan dan melelehkan material, sehingga memerlukan suhu proses yang lebih tinggi. Temperatur juga dirancang secara segmental berdasarkan kebutuhan pengangkutan dan geser. Temperatur yang lebih tinggi menurunkan viskositas material dan gaya geser, sedangkan temperatur yang lebih rendah meningkatkan viskositas dan gaya geser. Penyesuaian suhu proses juga harus mempertimbangkan sifat fisik material lainnya, seperti viskositas.

02  Suhu Tenggorokan Pakan

Kunci untuk mengatur suhu tenggorokan pengumpan adalah dengan mencegah bahan menempel pada sekrup, yang akan menghambat pengumpanan normal. Agar bahan dapat meleleh lebih awal untuk dispersi geser, suhu saluran umpan harus sedekat mungkin dengan titik leleh pembawa tanpa menyebabkan lengket. Dalam beberapa formulasi, aditif dengan titik leleh rendah terdapat dalam jumlah yang sangat kecil. Sekalipun meleleh, hal tersebut tidak berdampak signifikan terhadap pengangkutan material secara keseluruhan, sehingga dampaknya terhadap suhu proses sangat kecil.

Namun, beberapa formulasi mengandung banyak bahan dengan berat molekul rendah. Temperatur yang sedikit lebih tinggi, dikombinasikan dengan panas yang dipindahkan dari zona pemanasan hilir melalui sekrup, dapat menyebabkan material ini meleleh sebelum waktunya di saluran pengumpanan, sehingga menyebabkan adhesi material dan kegagalan pengumpanan. Oleh karena itu, selama pemanasan sebelum penyalaan, zona umpan harus dijaga pada suhu rendah. Pendinginan mungkin perlu diaktifkan untuk mempertahankan suhu rendah ini. Jika tidak, masalah selip dan pengumpanan sekrup dapat terjadi setelah penyalaan. Untuk menghindari kelainan penyalaan, seringkali lebih baik mengatur suhu terlebih dahulu secara konvensional dan kemudian menurunkan suhu zona umpan setelah penyalaan.

03  Suhu Lubang Ventilasi

Suhu lubang ventilasi umumnya perlu diturunkan secara tepat. Secara teoritis, untuk mencegah lelehan mudah mengalir keluar dan menyebabkan kebocoran ventilasi, suhu zona sebelum dan sesudah ventilasi harus disesuaikan. Penyesuaian ini memastikan material mengalir ke depan dengan mudah namun mengalami kesulitan mengalir ke atas dan keluar dari lubang ventilasi. Namun, dalam kondisi aliran yang stabil dan cepat, dispersi yang baik, dan tekanan leleh yang rendah, penyesuaian khusus terhadap suhu lubang ventilasi mungkin tidak diperlukan. Akibatnya, banyak operator yang tidak memperhatikan parameter ini.

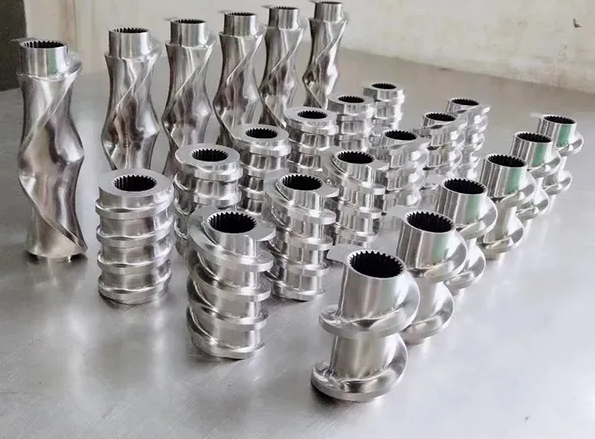

04  Suhu Bagian Pencampuran

Bagian pencampuran adalah area penting dalam produksi masterbatch sekrup ganda. Kontrol suhunya terkait dengan persyaratan gaya geser. Fungsi utamanya adalah dispersi geser pigmen, dan gaya geser terkait erat dengan suhu: suhu yang terlalu tinggi mengurangi viskositas lelehan dan gaya geser. Temperatur yang lebih rendah akan meningkatkan viskositas, menghasilkan dispersi geser yang lebih baik. Besarnya gaya geser seringkali mempengaruhi arus motor utama secara langsung. Oleh karena itu, operator berpengalaman menyesuaikan suhu proses di zona ini berdasarkan perubahan arus motor utama.

05  Kepala MatiSuhu

Desain suhu kepala cetakan: Saat lelehan memasuki kepala cetakan dan akan diekstrusi untuk pembuatan pelet (baik dengan pelet untai, cincin air, atau pelet bawah air), suhu umumnya perlu dikurangi secara tepat. Pengujian dapat menentukan suhu ekstrudat, dengan memperhatikan perbedaannya dari suhu leleh di dalam tong. Selain itu, jika dilengkapi dengan pengubah layar on-the-fly, durasi dan keberhasilan proses penggantian layar sering kali berkaitan dengan viskositas dan laju aliran leleh, yang dapat diatur dengan menyesuaikan suhu kepala cetakan.

Faktor-Faktor yang Mempengaruhi Lainnya Selain Suhu

06  Kontrol Kecepatan Pengumpan

Kontrol kecepatan pengumpan secara langsung mempengaruhi keluaran. Selama produksi stabil, laju ekstrusi sama dengan laju umpan. Mengubah kecepatan pengumpan akan mengubah output dan secara bersamaan mempengaruhi proses. Meningkatkan kecepatan pengumpan akan menambah lebih banyak material ke dalam sekrup, sehingga secara efektif menurunkan suhu proses; sebaliknya, menurunkan kecepatan pengumpan secara efektif akan meningkatkan suhu proses. Perubahan kecepatan feeder juga mempengaruhi kualitas penyebaran produk. Oleh karena itu, penyesuaian kecepatan pengumpan harus dipertimbangkan secara holistik, yang bertujuan untuk menghasilkan proses produksi masterbatch yang stabil dan memastikan kualitas produk akhir.

07  Kecepatan Sekrup Utama

Kecepatan sekrup utama adalah kecepatan putaran sekrup. Dengan kecepatan pengumpanan yang konstan, perubahan kecepatan sekrup utama hanya mempengaruhi laju ekstrusi sesaat sebelum secara bertahap kembali normal. Peran kunci kecepatan sekrup terletak pada dispersi geser, yang merupakan faktor penting lainnya untuk mengendalikan kualitas produk. Hal ini memerlukan koordinasi antara suhu dan laju geser. Beberapa produk memerlukan geser tinggi, sehingga memerlukan kecepatan sekrup yang lebih tinggi. Yang lainnya memerlukan geseran yang rendah, memerlukan kecepatan yang lebih rendah—tentu saja, untuk mencapai geseran yang rendah mungkin juga memerlukan penyesuaian terhadap suhu proses. Setiap alat berat mempunyai batas kecepatan maksimum, yang harus dipatuhi dengan margin keselamatan yang sesuai.

08  Tekanan Leleh

Tekanan leleh umumnya dijaga di bawah 1 MPa. Hal ini terkait dengan ukuran jaring paket layar, efektivitas dispersi pigmen, suhu leleh, dan viskositas. Jaring saringan yang lebih kecil, dispersi pigmen yang lebih buruk, dan viskositas leleh yang lebih rendah menyebabkan tekanan yang lebih tinggi; sebaliknya, tekanannya lebih rendah. Tekanan leleh merupakan cerminan komprehensif dari berbagai faktor; menghindari penilaian yang sederhana atau sewenang-wenang berdasarkan hal itu saja. Namun, hal ini dapat menjadi referensi yang berguna untuk menyesuaikan proses dan memantau keadaan penyebaran produk.

09  Konfigurasi dan Penggantian Paket Layar

Paket layar memiliki fungsi seperti filtrasi dan meningkatkan geser dengan menyebabkan aliran balik lelehan. Mereka harus dikonfigurasi dan diganti secara wajar sesuai dengan persyaratan produk dan kualitas tertentu.

10  Fokus Lingkungan untukEkstruder Sekrup Kembar

Permasalahan lingkungan utama pada ekstruder sekrup kembar adalah: pertama, debu pada saluran pengumpan; kedua, gas dari lubang ventilasi dan kepala cetakan; dan ketiga, pengolahan air pendingin. Upaya harus dilakukan untuk menangkap, menyaring, dan mengumpulkannya secara komprehensif untuk dibuang dengan benar.

Singkatnya, suhu adalah variabel inti yang menjalankan seluruh proses ekstrusi sekrup kembar. Hal ini terkait erat dengan parameter seperti laju pengumpanan, kecepatan sekrup, dan tekanan, yang secara kolektif menentukan peleburan, pengangkutan, dispersi, ventilasi, dan pembentukan akhir material. Proses ekstrusi yang stabil dan berkualitas tinggi bergantung pada kontrol sistem suhu yang tepat dan holistik.

Jika Anda memerlukan informasi lebih lanjut,Ningbo Fangli Technology Co, Ltd.menyambut pertanyaan Anda. Kami akan memberikan bimbingan teknis profesional atau saran pengadaan peralatan.
